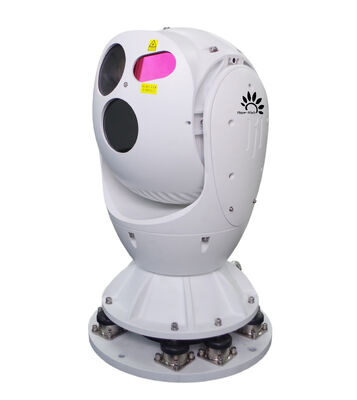

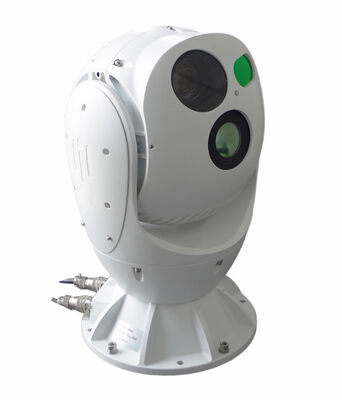

Máy ảnh nhiệt từ xa gắn trên tàu

1. Pan: N × 360 ° xoay liên tục

2-45° + 90°

3. giới hạn: pitch có một chức năng giới hạn mềm, chương trình có thể được thiết lập

1. Tốc độ ngang: 0,1 ° 80 ° / s

2. Tốc độ ném: 0.1 ° ¢ 80 ° / s

3. gia tốc: ngang 120 ° / s2, độ cao 120 ° / s2

4. chế độ lái xe: lái xe trực tiếp với mô-men xoắn mạnh mẽ đất hiếm từ vĩnh viễn động cơ đồng bộ, tốc độ cao bắt đầu-ngừng, theo dõi trơn tru với liên kết radar

1- Vị trí đặt trước: tối thiểu 255

2. Path scan: hỗ trợ đặt trước điểm hành trình, scan đường, tốc độ quét có thể được thiết lập

3. chức năng đồng hồ: hỗ trợ đồng hồ đặt trước, scan đường và hành trình

1. Servo ống kính: hỗ trợ trường nhìn ống kính, phóng to, truy vấn giá trị Zoom / FOCUS, trả về, chức năng định vị

2. góc bàn xoay: hỗ trợ thời gian thực / truy vấn trở lại và định vị các chức năng của góc ngang và pitch

1. Hỗ trợ theo dõi điều khiển bằng tay

2Hỗ trợ liên kết radar theo dõi tự động

3. Hỗ trợ theo dõi tự động của mô-đun front-end (tùy chọn)

4. Hỗ trợ theo dõi tự động của phần mềm back-end

1Bảo vệ động cơ: bảo vệ chặn máy quay, độ tin cậy cao

2. Phát hiện lỗi: hỗ trợ tự kiểm tra bật, truy vấn trạng thái và phản hồi mã lỗi

3. nâng cấp và bảo trì: khởi động lại từ xa, chức năng nâng cấp từ xa, bảo trì hệ thống thuận tiện

1. Giao diện mạng: cổng Ethernet thích nghi 1 kênh 10M / 100M (bao gồm hình ảnh nhiệt + ánh sáng hiển thị định nghĩa cao + điều khiển RS422 / 485)

2Nguồn điện: 1 chiều DC24V

3Giao diện vật lý: cắm chống nước hàng không cấp quân sự, lớp bảo vệ IP67

1. Giao thức mạng: hỗ trợ TCP / IP, UDP, IPv4 / v6, HTTP, RTP, RTSP; hỗ trợ Onvif, GB28181 giao thức video mạng

2. PTZ giao thức điều khiển: Pelco-D tiêu chuẩn công nghiệp và các giao thức đa khác, baud tỷ lệ 2400, 4800, 9600, 19200 tùy chọn, tùy chỉnh giao thức riêng tư

1Nhiệt độ làm việc: -25 °C + 60 °C

2. Nhiệt độ lưu trữ: -30 °C ️ + 70 °C

3Độ ẩm: < 95% RH

4. Phòng chống sét: nguồn điện 4000V, tín hiệu truyền thông video 2000V

5. Xịt chống muối: giá trị pH 6,5 ~ 7.2, phun liên tục trong 96 giờ, vẫn có thể hoạt động bình thường

6. Kháng rung: đáp ứng các yêu cầu môi trường trên tàu GJB150A.16

7- Mức độ bảo vệ: IP67

1Nguồn cung cấp điện: được trang bị bộ điều hợp nguồn đầu vào cực rộng, AC90V 305V đến DC24V

2- tiêu thụ điện: tiêu thụ điện tối đa của bàn xoay ≤ 250W, tiêu thụ điện ổn định ≤ 50W

• Kích thước:Ф280mm×430mm
• Trọng lượng:≤18kg

1- Máy phát hiện: 1/3" CMOS chiếu sáng thấp

2Độ phân giải: 1920 × 1080 (2 MP)

3. Ánh sáng: màu sắc 0,002 Lux @ (F1.2, AGC ON), màu đen và trắng 0.0002Lux @ (F1.2, AGC ON)

4. Độ dài tiêu cự của ống kính: 8 320mm zoom liên tục

5Khoảng cách hành động: Trong điều kiện tầm nhìn khí quyển lớn hơn 10km, độ ẩm không khí dưới 50% và không thấm nền,khoảng cách hành động đến các tàu nhỏ hoặc các hòn đảo và rạn san hô có thể đạt 8km.

6. Kiểm soát ống kính: phóng to điện, lấy nét tự động / thủ công

7. Giao diện và định dạng video: IP mạng đầu ra, H.265 / H.264

1- Máy phát hiện: Thủy ngân Cadmium Telluride (MCT) làm mát phẳng tiêu cự hồng ngoại

2Phạm vi quang phổ: 3μm ∼ 5μm

3. Độ phân giải: 640 × 512

4. Kích thước pixel: 15μm

5. Độ nhạy nhiệt độ (NETD): tốt hơn 15mk (@ F4.0, 25 oC)

6. Độ dài tiêu cự của ống kính: 30 ∼ 300mm zoom liên tục

7Khoảng cách hành động: khi tầm nhìn khí quyển lớn hơn 10km, độ ẩm không khí dưới 50% và sự khác biệt nhiệt độ mục tiêu và nền lớn hơn 5K,khoảng cách hành động đến các tàu nhỏ hoặc các hòn đảo và rạn san hô có thể đạt 8km.

8. Chế độ lấy nét: lấy nét thủ công / tự động (chức năng lấy nét tự động hỗ trợ kích hoạt zoom, kích hoạt nhiệt độ ống kính, kích hoạt phát hiện cảnh)

9. Zoom điện tử: 2X, 4X, hỗ trợ hiển thị đồng bộ toàn cầu

10. cực: trắng nóng, đen nóng và 16 loại màu giả, hỗ trợ chế độ cảnh đa cấu hình

11. Chỉnh sửa: tự động / thủ công / sửa đổi nền

12. Điều chỉnh hình ảnh: độ sáng, độ tương phản, điều khiển AGC tự động

13. Tăng cường hình ảnh: SDE chức năng tăng cường chi tiết kỹ thuật số

14. Bảo vệ nguồn nhiệt mạnh mẽ: hỗ trợ

15Thời gian khởi động: ≤7 phút (dưới nhiệt độ bình thường)

1. Chiều sóng: 1570nm

2- Phạm vi đo: 100 - 6000m

3. Độ chính xác: ± 3m

4Tần số lặp lại: 0.2Hz

5- Điều khiển: RS422

Cấu hình máy chủ

(Chỉ được khuyến cáo, được cung cấp bởi người dùng)

CPU: 6 lõi (i7 8700 trở lên)

Bộ nhớ: 16GB trở lên

Ống cứng: 1TB SATA

Hiển thị: độ phân giải 1920 * 1080

Mạng: LAN hoặc Ethernet 100M

Hệ thống: Windows 7 hoặc Windows 10

Cơ sở dữ liệu: MySQL 5.1 trở lên

Những thứ khác: Windows SDK, thư viện hỗ trợ dưới cùng MFC

Nguồn điện; bàn phím, chuột, v.v.
